请教大佬们，关于VLAN和单线复用的问题。

baikal · 发表于 2022-2-21 10:41:09

各位大佬，研究好几天单线复用问题了，快崩溃了还没弄好，请教大佬！！

1.自己网上研究了很多，以前没有软路由时候是用2个水星VLAN交换机实现的。

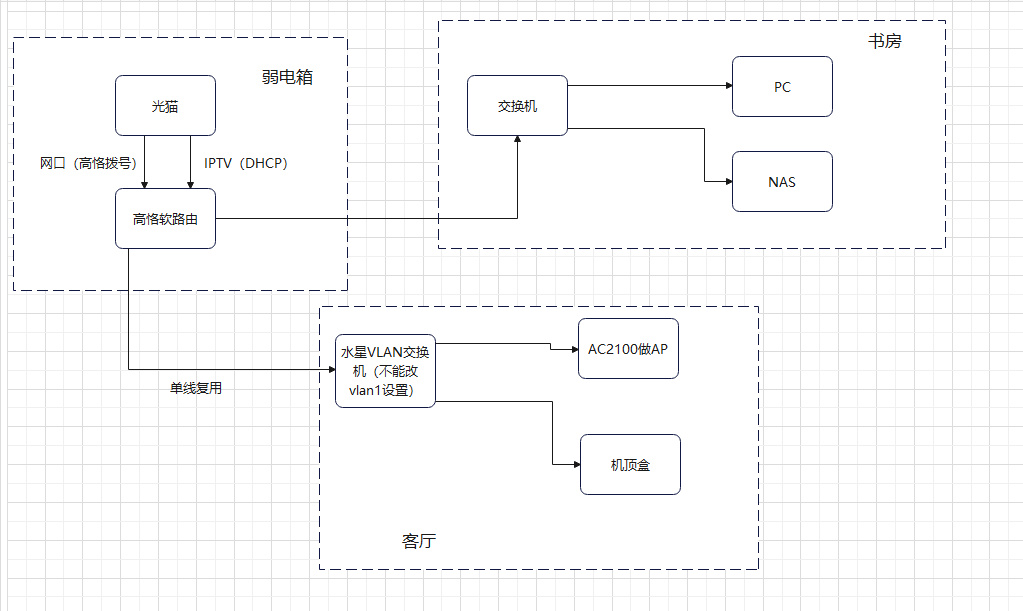

2.高恪软路由替代了原来弱电箱的交换机，修改VLAN的时候，由于高恪VLAN1不能更换，水星的交换机VLAN1不能修改，卡在这里了。
3.请求大佬帮帮忙，我到底应该怎么设置？

sanzuwu · 发表于 2022-2-21 15:41:03

没办法，高恪软路由没有交换机功能，不能改网口的vlan，我是用k2p实现的，一边k2p，一边8口vlan交换机设置的

sanzuwu · 发表于 2022-2-21 15:54:31

本帖最后由 sanzuwu 于 2022-2-21 15:59 编辑

如果你只是不能改vlan1，就不用vlan1当lan口的vlan，自己创建一个vlan，用于lan口，我自己就是创建的vlan 7用于lan口，但是即使你创建vlan7了，没有交换机设置，你也不能设置一个网口走多个vlan

sanzuwu · 发表于 2022-2-21 15:59:29

本帖最后由 sanzuwu 于 2022-2-21 16:00 编辑

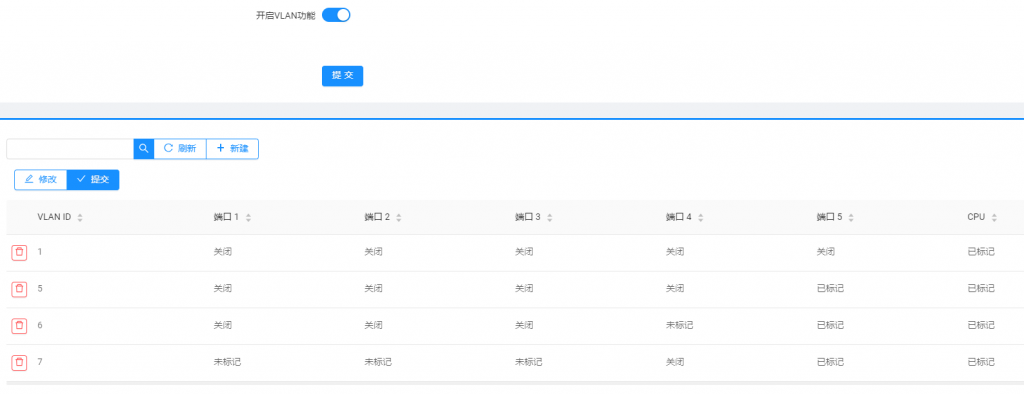

这是我k2p的配置，端口5是trunk口，可以走vlan5、6、7，vlan5是iptv，vlan6是wan，vlan7是lan，端口4接软路由，弱电箱还有一个网管交换机，设置一个trunk，一个vlan5接光猫iptv，一个vlan6接光猫lan口，其他都是vlan7，是lan口

baikal · 发表于 2022-2-21 23:34:10

sanzuwu 发表于 2022-2-21 15:59
这是我k2p的配置，端口5是trunk口，可以走vlan5、6、7，vlan5是iptv，vlan6是wan，vlan7是lan，端口4接软 ...

我感觉我好像悟了…我去研究一下

baikal · 发表于 2022-2-22 10:33:29

sanzuwu 发表于 2022-2-21 15:59
这是我k2p的配置，端口5是trunk口，可以走vlan5、6、7，vlan5是iptv，vlan6是wan，vlan7是lan，端口4接软 ...

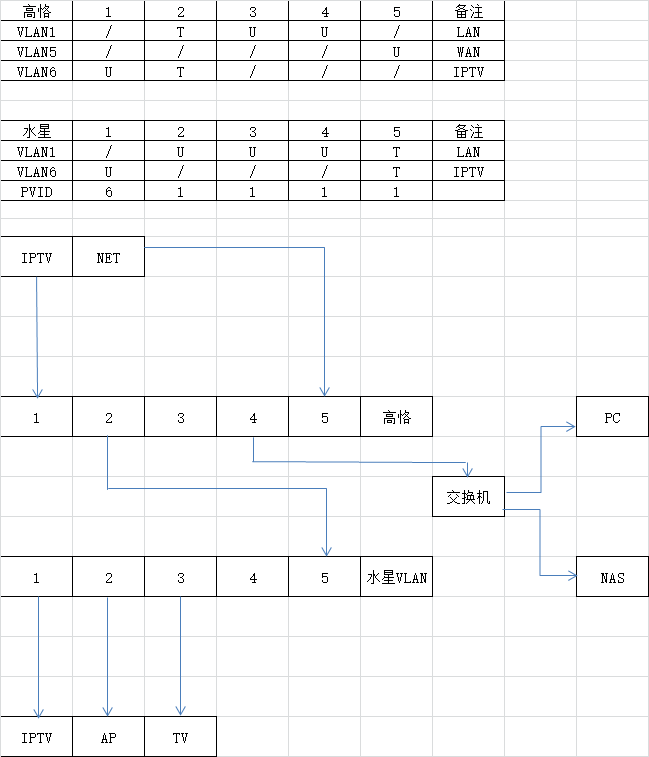

大佬能不能帮我看看我这个设计对着没

sanzuwu · 发表于 2022-2-22 14:45:30

baikal 发表于 2022-2-22 10:33
大佬能不能帮我看看我这个设计对着没

规划我看没问题，你只是传vlan6和vlan1，只用iptv盒子看电视应该没问题，但是有一点，高恪软路由是实现不了的，没有交换机选项

baikal · 发表于 2022-2-22 15:20:57

sanzuwu 发表于 2022-2-22 14:45
规划我看没问题，你只是传vlan6和vlan1，只用iptv盒子看电视应该没问题，但是有一点，高恪软路由是实现不 ...

嗯我是路由器刷的高恪有交换机选项的。
对我的这个流程，我有一个自己没搞懂的地方就是高恪默认VLAN5 （应该是WAN口吧），这个对整个网络没什么影响吗？
最近我研究VLAN，还没研究到关于WAN口的方面

sanzuwu · 发表于 2022-2-22 15:33:19

本帖最后由 sanzuwu 于 2022-2-22 15:38 编辑

baikal 发表于 2022-2-22 15:20
嗯我是路由器刷的高恪有交换机选项的。
对我的这个流程，我有一个自己没搞懂的地方就是高恪默认VLAN5 （ ...

你交换机那边也不需要vlan5，不影响的，即使交换机需要wan口，交换机创建个vlan5，也就可以了，如果是破解了光猫，高恪直接连光猫的vlan就有影响，vlan号不一致就不通的，不过那种情况可以自己再创建个vlan，不用高恪默认的vlan5就行,只要2端的设备vlan号一致就行，用什么vlan号都可以

baikal · 发表于 2022-2-22 15:36:17

sanzuwu 发表于 2022-2-22 15:33
你交换机那边也不需要vlan5，不影响的，即使交换机需要wan口，交换机创建个vlan5，也就可以了，如果是破 ...

谢谢，感谢大佬耐心指导
