华为三层交换机多VLAN配合高恪路由器组网实验

cahzsl

最近在折腾华为交换机的配置，今天做了一个组网实验，之前查了网上资料，都不是太详细，今天根据自己实验做了如下资料，欢迎各位大神批评指正，谢谢！

正文如下：

一、组网需求

华为交换机划分多个VLAN，交换机一个网口连接路由器LAN口，实现多个VLAN内的用户可以上网且自动获取IP地址。同时不同VLAN内的用户都能访问服务器。

二、设备介绍

1、华为S5720-28P-LI-AC

2、刷了高恪固件的K2路由器

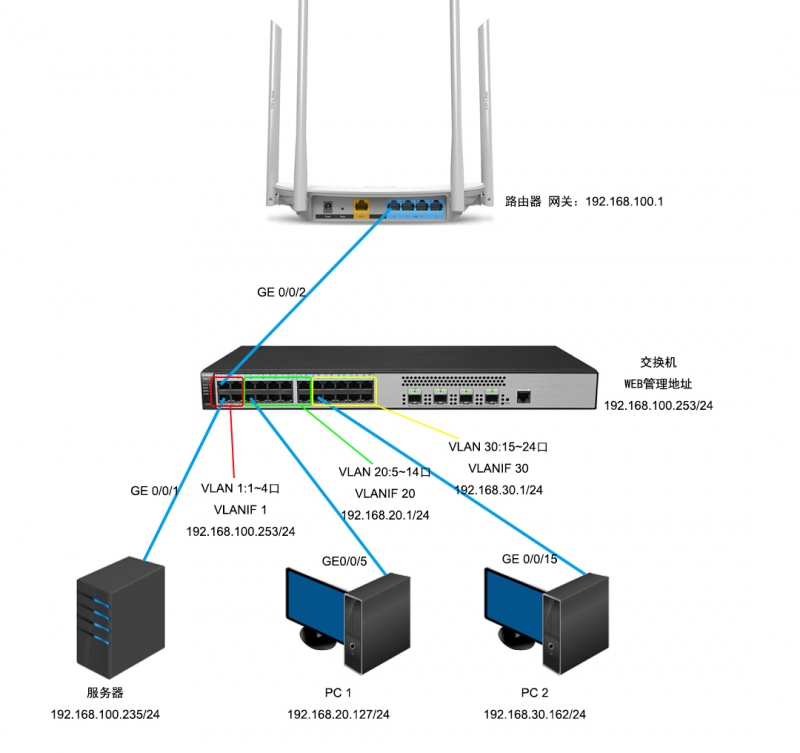

三、配置及组网图

四、配置步骤

1、交换机配置

#创建VLAN

<HUAWEI>system-view

[HUAWEI]sysname Switch

[Switch]vlan batch 20 30

#配置接口加入VLAN

[Switch]port-group 20

[Switch-port-group-20]group-memberGigabitEthernet 0/0/5 to GigabitEthernet 0/0/14

[Switch-port-group-20]portlink-type access

[Switch-port-group-20]portdefault vlan 20

[Switch-port-group-20]quit

[Switch]undoport-group 20

[Switch]port-group 30

[Switch-port-group-30]group-memberGigabitEthernet 0/0/15 to GigabitEthernet 0/0/24

[Switch-port-group-30]portlink-type access

[Switch-port-group-30]portdefault vlan 30

[Switch-port-group-30]quit

[Switch]undoport-group 30

#配置VLANIF接口的IP地址

[Switch]interfaceVlanif 1

[Switch-Vlanif1]ipaddress 192.168.100.253 24

[Switch-Vlanif1]quit

[Switch]interfaceVlanif 20

[Switch-Vlanif20]ipaddress 192.168.20.1 24

[Switch-Vlanif20]dhcpselect global

[Switch-Vlanif20]quit

[Switch]interfaceVlanif 30

[Switch-Vlanif30]ipaddress 192.168.30.1 24

[Switch-Vlanif30]dhcpselect global

[Switch-Vlanif30]quit

#配置启用DHCP服务

[Switch]DHCPenable

#配置DHCP地址池

[Switch]ippool 20

[Switch-ip-pool-20]gateway-list192.168.20.1

[Switch-ip-pool-20]network192.168.20.0 mask 255.255.255.0

[Switch-ip-pool-20]dns-list192.168.100.1

[Switch-ip-pool-20]leaseday 2 hour 0 minute 0

[Switch-ip-pool-20]quit

[Switch]ippool 30

[Switch-ip-pool-30]gateway-list192.168.30.1

[Switch-ip-pool-30]network192.168.30.0 mask 255.255.255.0

[Switch-ip-pool-30]dns-list192.168.100.1

[Switch-ip-pool-30]leaseday 2 hour 0 minute 0

[Switch-ip-pool-30]quit

#配置交换机和路由器间的静态路由

[Switch]iproute-static 0.0.0.0 0.0.0.0 192.168.100.1

#所有配置完成后保存配置

<Switch>save

2、路由器配置

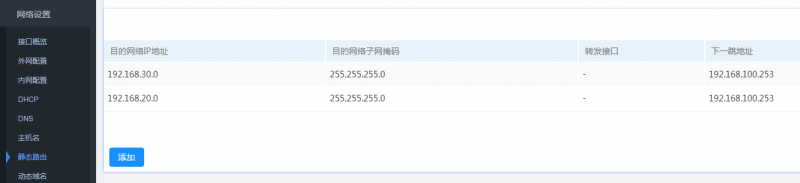

进入路由器管理界面，添加两条静态路由

五、验证效果

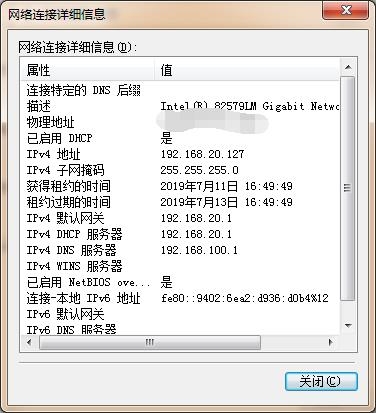

1、PC 1自动获取IP地址

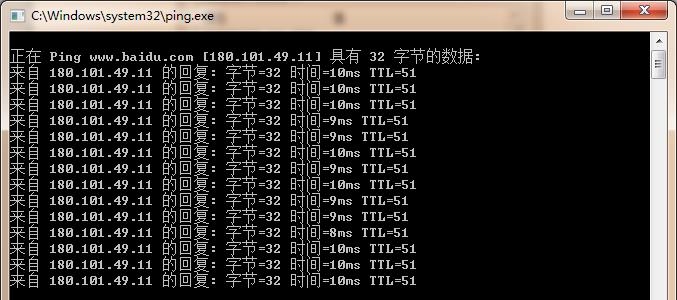

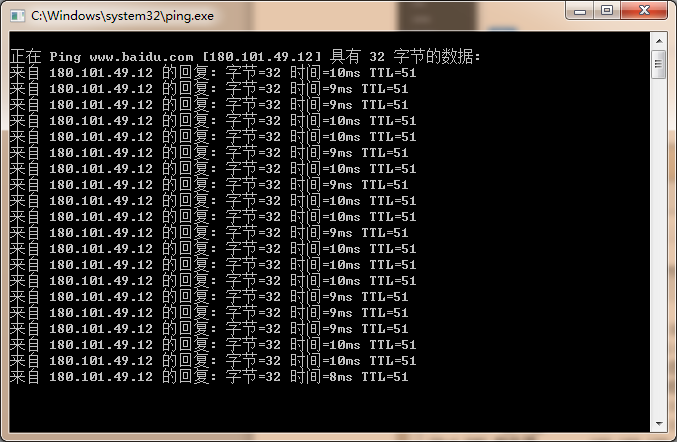

2、PC 1 ping百度

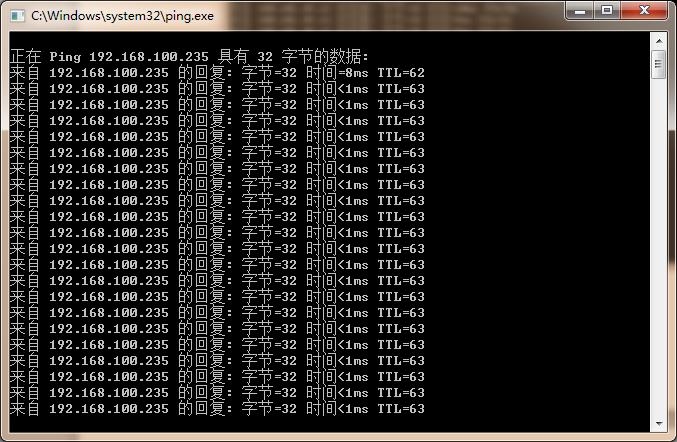

3、PC 1 ping服务器

4、PC 2 自动获取IP地址

5、PC 2 ping 百度

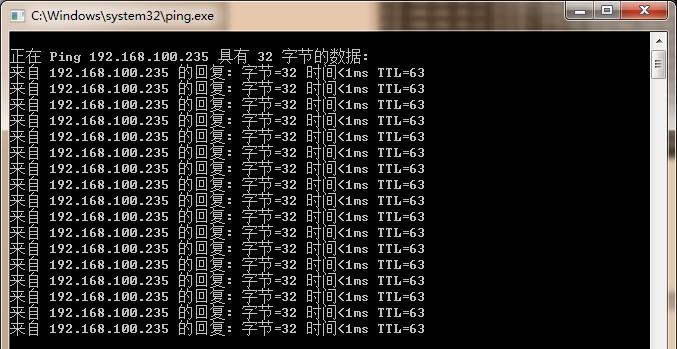

6、PC 2 ping 服务器

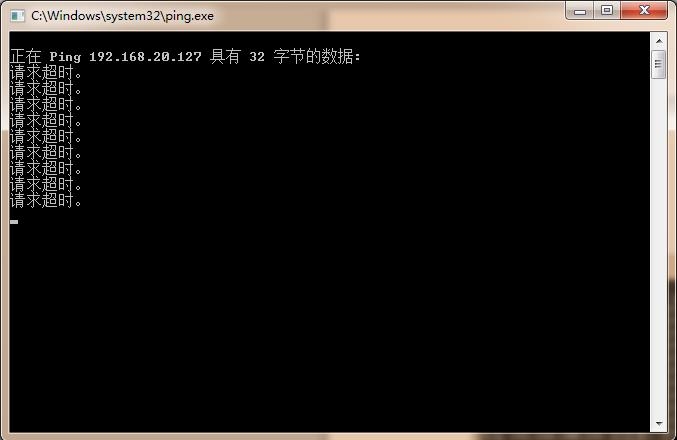

7、PC 1和PC 2互ping，VLAN隔离，不能互相访问

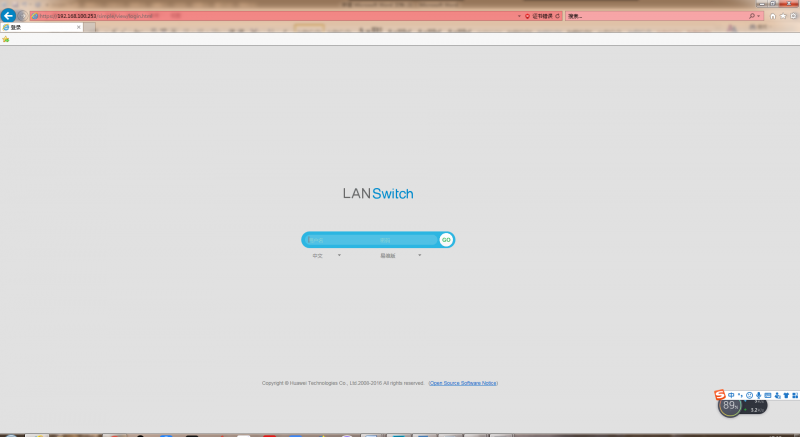

8、PC 2 访问交换机WEB网管

六、总结

通过本次实验，VLAN 20和VLAN 30的用户相互隔离，VLAN 20和VLAN 30内的用户都能自动获取IP地址访问互联网，同时也能访问服务器。由于是本人第一次配置，还请各位大神帮忙批评指正。

admin

楼主的探索精神值得敬佩。

但话说回来， 何必舍近求远， 高恪也有此类的交换机。 已经卖了很多年。

更关键的是高恪路由可直接与高恪配套的管理型交换机联动， 在路由【交换机管理】配置VLAN轻松愉快。

18640401404

看到上述命令我就甘拜下风 佩服楼主 顶一个

z094

顶一下！

victor

admin 发表于 2019-7-11 18:00
楼主的探索精神值得敬佩。

但话说回来， 何必舍近求远， 高恪也有此类的交换机。 已经卖了很多年。

高恪路由的交换机管理里面可以直接配置vlan？一直找不到设置项，舒工也没找到，有没有相关教程？
